仮設架台のボルト締結部補強
M10ボルトで組み立てる仮設架台の天板に合計2000kgの荷重を掛けた時の強度を確認した。

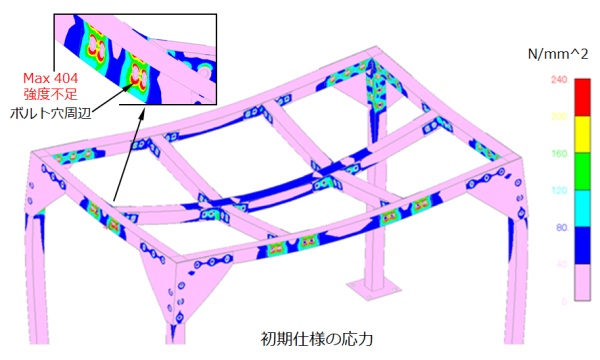

主にボルトの締付けによって柱や梁の角パイプのボルト荷重を直接受ける部分が変形し、ボルト穴周辺部の応力が404N/mm^2と鋼材の短期許容応力(235N/mm^2)を大きく超えている。

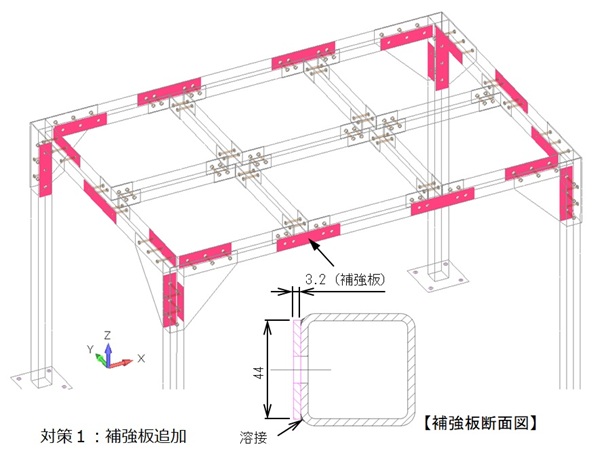

そこでボルト穴周辺の応力を下げるために、補強板(t3.2)を角パイプに溶接付けし、ボルトの締付けによる変形量を抑える対策１を行った。

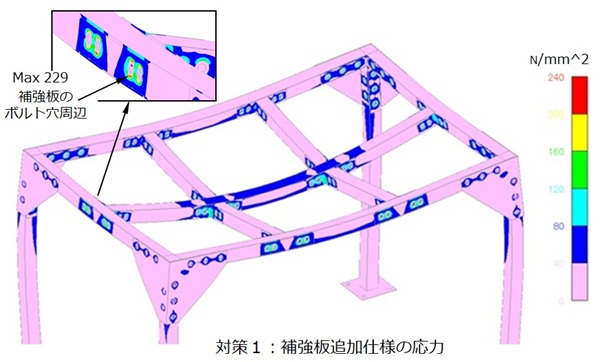

補強板(t3.2) によりボルト穴周辺の応力が229N/mm^2と鋼材の短期許容応力 (235N/mm^2) 以下となった。

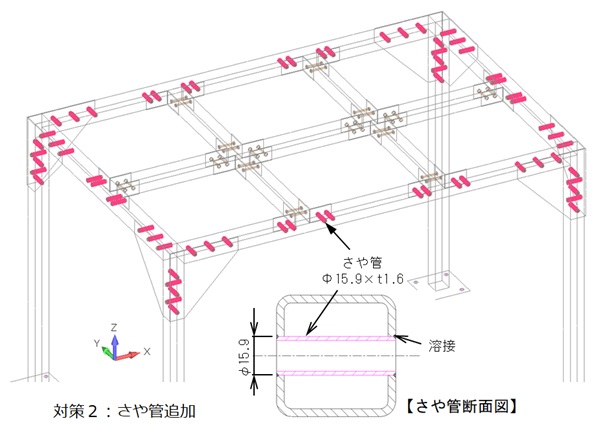

さらに別案として梁と柱の角パイプのボルト穴に、φ15.9×t1.6の丸パイプを“さや管”として取り付け、ボルトの締付けによる角パイプの変形を極力減らす対策２を行った。

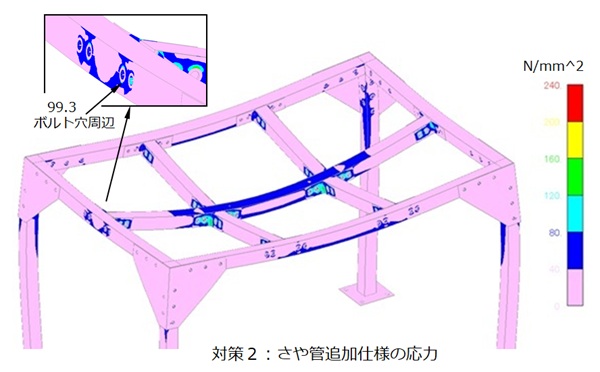

“さや管”を取り付けることにより、角パイプの応力は99.3N/mm^2と対策１の半分以下になった
角パイプをボルトで締付ける構造ではパイプが変形してボルト穴周辺が高応力になるが、ボルト周辺部に補強板を取り付けることで、ある程度応力を減らすことができる。更に応力を減らす必要がある場合、ボルト穴に丸パイプの“さや管”を取り付ける構造が非常に有効である。
